UL3484ialah dawai konduktor tembaga bersalut timah/telanjang dengan bahan penebat EPDM. Suhu undiannya ialah 125 darjah, voltan undian ialah 600V, dan ia mempunyai prestasi penebat elektrik yang baik, prestasi mekanikal dan rintangan penuaan. Ia mematuhi piawaian ROHS/REACH.
Ciri
Konduktor: Helai Kuprum Tin/Telanjang
Penebat: EPDM
Reted Suhu: 125 darjah
Voltan Reted: 600Vac
Pendawaian Dalaman Lekapan Lampu
Menggunakan pemprosesan penyemperitan panas
Perkakas atau Peralatan Elektronik yang terdedah kepada suhu tidak melebihi 125 darjah
Rintangan tinggi terhadap bahan kimia
Standard rujukan:UL758-2010,UL1581-2009
Ujian alam sekitar lulus ROHS
UL 30awg hingga 4/0awg
Permohonan
Wayar UL3484 digunakan terutamanya untuk pendawaian dalaman lekapan lampu, peralatan elektrik, dan produk elektronik, dan sesuai untuk persekitaran dengan suhu tidak melebihi 125 darjah.
Dalam produk elektronik
Seperti komputer, tablet, dll., wayar ini boleh digunakan untuk menyambungkan papan litar dalaman dan modul, memenuhi keperluan mereka untuk penghantaran isyarat yang cekap dan stabil.
Dari segi peralatan elektrik
Wayar UL3484 boleh menahan getaran dan perubahan suhu semasa operasi peralatan seperti peti sejuk, penghawa dingin, mesin basuh, dll., memastikan operasi normalnya.
Dalam bidang pencahayaan
Ia boleh digunakan untuk menyambungkan pelbagai komponen lekapan lampu, seperti sambungan antara manik LED dan memacu sumber kuasa, memastikan penghantaran kuasa yang stabil dan memastikan keselamatan dan kestabilan lekapan lampu semasa penggunaan jangka-panjang.
Struktur
Pelbagai warna untuk dipilih
Pensijilan
IECQ

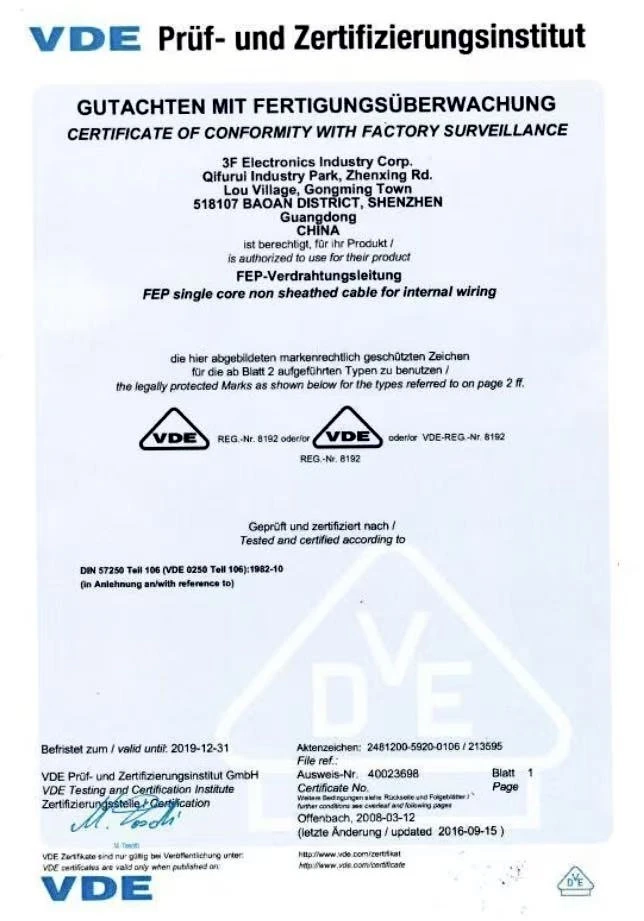

VDE
UL
CCC
SA
Penyelesaian
Soalan Lazim
S: 3. Apakah masa penghantaran untuk pengeluaran besar-besaran?
A: Kira-kira 20 hingga 30 hari.
S: 5. Bagaimana jaminan kualiti anda?
J: Pada masa ini, 80% daripada produk kami dieksport ke seluruh dunia. Kemudahan kami-yang lengkap dan kawalan kualiti unggul Pada semua peringkat pengeluaran, kami dapat menjamin kepuasan pelanggan yang lengkap.
S: 7. Adakah wayar anda mematuhi ROHS?
A: Semua wayar kami mematuhi ROHS.
Parameter Teknikal
|
GAYA |
standard AWG |
Konduktor saiz (No./ mm) ±0.005mm |
Konduktor rintangan 20 darjah (Ω/Km) |
Konduktor Dia. (mm) |
penebat ketebalan (mm) |
Keseluruhannya diameter (mm) |
||
|
Nom. |
Min. |
Min |
Maks |
|||||
|
3484 |
4/0 |
19/44/0.404 |
0.172 |
15.48 |
2.03 |
1.83 |
19.54 |
±0.25 |
|
3/0 |
7/37/0.643 |
0.219 |
13.54 |
2.03 |
1.83 |
17.60 |
±0.25 |
|
|
2/0 |
19/70/0.254 |
0.277 |
12.26 |
2.03 |
1.83 |
16.32 |
±0.25 |
|
|
1/0 |
19/55/0.254 |
0.349 |
10.88 |
2.03 |
1.83 |
14.95 |
±0.25 |
|
|
1 |
19/44/0.254 |
0.440 |
9.72 |
2.03 |
1.83 |
13.78 |
±0.25 |
|
|
2 |
7/95/0.254 |
0.555 |
8.56 |
1.52 |
1.37 |
11.60 |
±0.20 |
|
|
4 |
7/60/0.254 |
0.882 |
6.81 |
1.52 |
1.37 |
9.85 |
±0.20 |
|
|
6 |
7/38/0.254 |
1.403 |
5.41 |
1.52 |
1.37 |
8.45 |
±0.20 |
|
|
08 |
168/0.254 |
2.23 |
3.80 |
1.15 |
1.04 |
6.10 |
±0.15 |
|
|
10 |
105/0.254 |
3.54 |
3.00 |
0.80 |
0.69 |
4.60 |
±0.15 |
|
|
12 |
65/0.254 |
5.64 |
2.36 |
0.80 |
0.69 |
3.95 |
±0.15 |
|
|
14 |
41/0.254 |
8.96 |
1.88 |
0.80 |
0.69 |
3.50 |
±0.15 |
|
|
16 |
26/0.254 |
14.60 |
1.50 |
0.80 |
0.69 |
3.10 |
±0.15 |
|
|
18 |
16/0.254 |
23.20 |
1.17 |
0.80 |
0.69 |
2.75 |
±0.10 |
|
|
20 |
21/0.18 |
36.70 |
0.95 |
0.80 |
0.69 |
2.55 |
±0.10 |
|
|
22 |
17/0.16 |
59.40 |
0.76 |
0.80 |
0.69 |
2.35 |
±0.10 |
|
|
24 |
11/0.16 |
94.20 |
0.61 |
0.80 |
0.69 |
2.20 |
±0.10 |
|
|
26 |
7/0.16 |
150.00 |
0.48 |
0.80 |
0.69 |
2.08 |
±0.10 |
|
|
28 |
7/0.127 |
239.00 |
0.38 |
0.80 |
0.69 |
1.98 |
±0.10 |
|
|
30 |
7/0.10 |
381.00 |
0.30 |
0.80 |
0.69 |
1.90 |
±0.10 |
|
